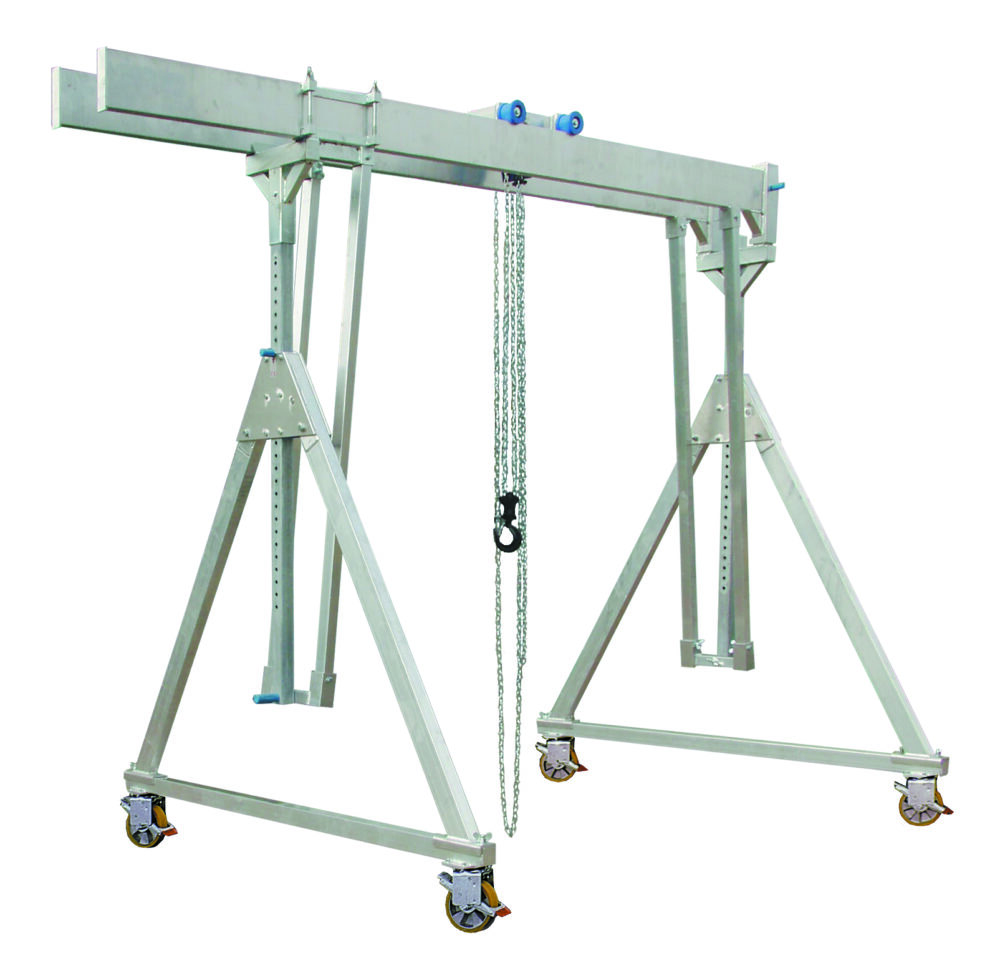

Aluminium portaal met dubbelligger | 1.500kg verrijdbaar onder last
De aluminium portaalkraan is aan beide kanten uitgerust met twee dwarsschoren tussen zijsteun en aluminium dubbelligger. Deze verbinding is bedoeld om de aluminium portaalkraan extra stabiliteit te geven. Bij aluminium portaalkraansystemen gaat het om een zeer mobiele, flexibele, in hoogte en lengte verstelbare, vrijstaande constructie.
Er zijn geen enkele constructieve veranderingen (bijv. penbevestigingen of iets dergelijks) nodig.
Levering omvat:
Rastermaat: 50 mm met 4 zwenkwielen met behuizing van staalplaat
zwaarlast polyurethaan loopvlak
met geïntegreerde wiel- en draaikransrem
Wieldiameter 200 mm
Wielbreedte 50 mm
1 set liggers van speciaal aluminium profiel
1 bovenliggende vastzetbare loopkat
4 aanslagbuffers
1 geïntegreerde horizontale versteller
1 opsteeksteun
- Beschrijving
- Extra informatie
Beschrijving
| Capaciteit | 1.500kg | ||
| Liggerlengte | 4.000mm / 5.000mm | 6.000mm / 7.000mm | |
| Liggersteun | 71 x 71mm | 71 x 71mm | |
| Liggerprofiel | 200 x 50mm | 220 x 60mm | |
| Liggerhouder | Eén kant koker 92 x 92 mm, 380 mm lang met aansluiting, voor dwarsschoor. Andere kant afsluitstuk |
||
| Totale breedte | |||
| Breedte | 3.310mm | 3.310mm | |
| Totale hoogte | 3440mm | 3440mm | |
| Min hoogte ophang punt lookat | 2.500mm | 2.500mm | |
| Max hoogte ophang punt lookat | 3.350mm | 3.350mm | |
| Gewicht per onderdeel | |||
| Aluminium ligger | 2x 31kg (bij een lengte van 4.000mm) 2X 43kg (bij een lengte van 5.000mm) |
2x 57kg (bij een lengte van 6.000mm) 2X 66kg (bij een lengte van 7.000mm) |
|
| Zijsteun | 2 x 63kg | 2 x 63kg | |
| Loopkat | 17kg | 17kg | |
| Horizontale versteller | 21kg | 21kg | |
Extra informatie
| Overspanning | 4.000 mm, 5.000 mm, 6.000 mm, 7.000 mm |
|---|
